مقدمة

تعتبر تجهيزات الأنابيب والفلانشات ذات الضغط المتوسط والمنخفض مكونات أساسية في أنظمة الأنابيب الصناعية، حيث توفر وصلات موثوقة يمكن تجميعها وفكها بسهولة. بالنسبة لمهندسي المشتريات والمشترين الصناعيين، فإن فهم جوانب التصميم والتصنيع ومراقبة الجودة أمر بالغ الأهمية لضمان سلامة النظام على المدى الطويل. يركز هذا الدليل على التجهيزات الملحومة الطرفية والفلانشات المستخدمة في خدمات الضغط ودرجة الحرارة المعتدلة، ويقدم رؤى عملية للمشتريات المستنيرة.

ما هي تجهيزات الأنابيب والفلانشات ذات الضغط المتوسط والمنخفض؟

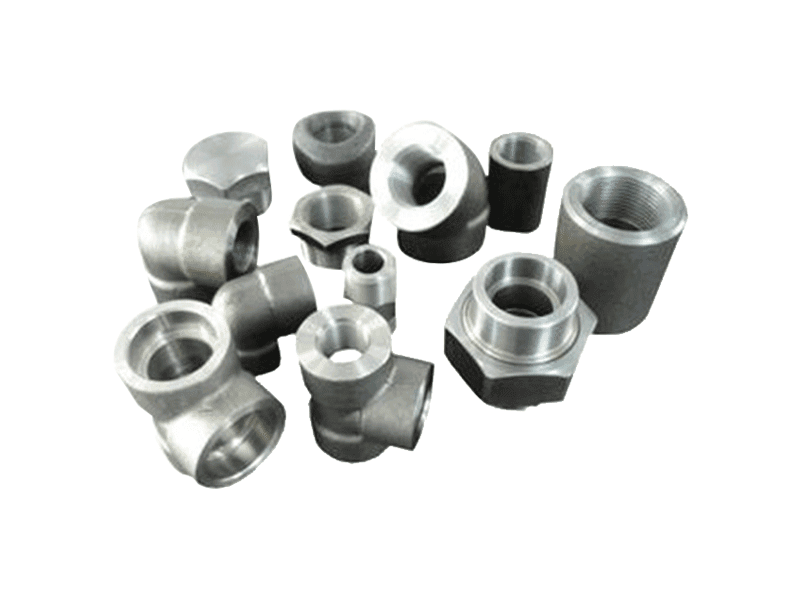

تقوم الفلانشات والتجهيزات الملحومة الطرفية بتوصيل أقسام الأنابيب والمعدات، لتشكيل نظام محكم الإغلاق. تعمل تطبيقات الضغط المتوسط والمنخفض عادة عند ضغوط تصل إلى الفئة 300 (PN 16–50) ودرجات حرارة أقل من 400 درجة مئوية. يتم لحام التجهيزات الملحومة الطرفية مباشرة بالأنابيب، مما يوفر وصلة قوية ومقاومة للتسرب. تشمل الأنواع الشائعة الأكواع، والتيزات، والمخفضات، والأغطية. تتوفر الفلانشات بأنواع مختلفة من الأوجه (مثل الوجه المرتفع، الوجه المسطح) وتصميمات إحكام لتتناسب مع متطلبات الحشية.

المواد والمعايير التي يجب تأكيدها

عند تحديد مواصفات الفلانشات والتجهيزات، قم بتأكيد درجة المادة والمعيار المطبق. تشمل المواد النمطية:

الفولاذ الكربوني: ASTM A105 (الفلانشات), ASTM A234 WPB (التجهيزات الملحومة الطرفية)
الفولاذ المقاوم للصدأ: ASTM A182 F304/F316 (الفلانشات), ASTM A403 WP304/WP316 (التجهيزات)
فولاذ السبائك: ASTM A182 F11/F22, ASTM A234 WP11/WP22

المعايير الرئيسية المطلوب طلبها:

الفلانشات: ASME B16.5 (الفئة 150, 300, 600), EN 1092-1
التجهيزات الملحومة الطرفية: ASME B16.9 (بدون لحام وملحومة), ASME B16.28 (الأكواع نصف القطر القصير)
عام: ASME B31.3 (أنابيب العمليات), شهادة ISO 9001 لإدارة الجودة

تأكد من أن المورد يمكنه تقديم شهادات اختبار المواد (EN 10204 النوع 3.1 أو 3.2) وتأكيد التركيب الكيميائي والخواص الميكانيكية.

اعتبارات التصميم للمشتريات

عوامل التصميم التي تؤثر على الأداء والتكلفة:

تصنيف الضغط ودرجة الحرارة: اختر فئة الفلانش وجدول التجهيز (مثل Sch 40, Sch 80) بناءً على ظروف التشغيل.
توافق البراغي والحشية: تحقق من مادة البرغي (غالبًا ASTM A193) ونوع الحشية (مثل حلزونية اللف، وصلة حلقية).
تحضير النهايات: يجب أن تحتوي النهايات الملحومة الطرفية على زوايا شطف وفقًا لـ ASME B16.25 للحام المناسب.
بدل التآكل: إذا كانت الخدمة تآكلية، اطلب سماكة جدار إضافية أو ترقية السبيكة.
التفاوتات: يحدد ASME B16.9 و B16.5 التفاوتات البعدية المقبولة؛ اطلب تقارير الفحص للأبعاد الحرجة.

نظرة عامة على عملية التصنيع

الخطوات النمطية للفلانشات المطروقة والتجهيزات المشغولة:

القطع والتشكيل: يتم قطع الزوايا أو القضبان الفولاذية، تسخينها، وطرقها أو ضغطها إلى شكل خشن.
المعالجة الحرارية: تطبيع أو تلدين لتخفيف الإجهاد وتحقيق بنية حبيبية مرغوبة.
التشغيل الآلي: تشغيل CNC لوجوه الفلانشة، وثقوب البراغي، والتجويف؛ للتجهيزات، يتم تشغيل شطف نهايات اللحام.
الفحص: اختبار غير اتلافي (NDT) مثل الموجات فوق الصوتية، الجسيمات المغناطيسية، أو الاختراق الصبغي وفقًا لمتطلبات الطلب.
الوسم والطلاء: وسم دائم (المادة، المعيار، الحجم) وطلاء مضاد للتآكل (زيت، طلاء، أو جلفنة).

نقاط فحص الجودة

عند تدقيق المورد، تحقق من مراحل الفحص هذه:

التحقق من المواد الخام: شهادات اختبار المطحنة وتحديد المادة الإيجابي (PMI).
الفحوصات البعدية: القطر الخارجي للفلانشة، السمك، دائرة البراغي، طول المحور؛ سمك جدار التجهيز وأبعاد النهاية إلى النهاية.
الفحص البصري: للعيوب السطحية، الشقوق، أو طيات الطرق.
تقارير NDT: مطلوبة للخدمات الحرجة؛ حدد المستوى ومعايير القبول وفقًا لـ ASTM أو ASME.
اختبار الضغط: يمكن تحديد اختبار هيدروستاتيكي للفلانشات (مثل وفقًا لـ ASME B16.5).

قائمة مراجعة طلب عرض الأسعار

للحصول على عروض أسعار دقيقة وقابلة للمقارنة، قم بتضمين طلبك:

[ ] المعيار والمواصفة (مثل ASME B16.5 الفئة 150 RF)
[ ] درجة المادة والبديل في حالة النقص
[ ] تفصيل الحجم والكمية (مثل فلانشة NPS 4, كوع NPS 6)
[ ] تفاصيل شطف نهاية اللحام (إذا كان ملحومًا طرفيًا)
[ ] الشهادات المطلوبة (المادة، NDT، اختبار الضغط)
[ ] متطلبات التغليف والوسم
[ ] الجدول الزمني للتسليم وشروط التسليم الدولية

مخاطر الجودة الشائعة والتخفيف

توريد مواد غير صحيحة: تأكد من PMI عند الوصول.
عدم الامتثال البعدي: اطلب تقرير الفحص قبل الشحن.
معالجة حرارية غير مناسبة: تحقق من تقارير الصلابة والبنية المجهرية.
تشغيل آلي سيء لوجه الفلانشة: يجب أن يفي تشطيب سطح إحكام الحشية بمتطلبات الخشونة لـ ASME B16.5.

لماذا الشراكة مع مجموعة هيبي هايهاو؟

مجموعة هيبي هايهاو هي شركة تصنيع صناعية صينية متخصصة في تجهيزات الأنابيب، الفلانشات المطروقة، ثنيات الأنابيب، وحزم الأنابيب. مع الالتزام الصارم بالمعايير الدولية وعمليات مراقبة الجودة القوية، تحظى منتجات هايهاو بثقة مقاولي EPC والمستخدمين النهائيين في جميع أنحاء العالم. للحصول على عرض أسعار مخصص مع الوثائق الكاملة، اتصل بفريق المبيعات لدينا مع مواصفات مشروعك.
