ما المعايير التي تصنّع Hebei Haihao وفقها فلنجة لحام بعقبي؟

نقوم بالتصنيع وفق ASTM/ASME (A234 WPB / WPC / WP1 / WP11 / WP12 / WP22 / WP91؛ A403 ستانلس؛ A420 WPL6 للحرارة المنخفضة)، EN (EN 10253 (Parts 1–4))، JIS (B2311 / B2312 / B2313)، GB (GB/T 12459 / GB/T 13401)، وMSS SP-75 منخفض السبائك عالي المتانة. تُحدَّد المادة والمعيار النهائيان وفق الرسم أو طلب التسعير.

ما أقصى مقاس متاح لـ فلنجة لحام بعقبي؟

الأكواع المنحنية حتى Φ2200 mm قطر كبير؛ الوصلات المدفوعة والمضغوطة حتى DN1500 بسماكة جدار 100 mm؛ الفلنشات المطروقة حتى Φ4000 mm؛ القطعة المطروقة الواحدة حتى 50 tons. تُؤكَّد الإمكانية الدقيقة بالرسم ودرجة الخامة.

ما مستندات الفحص وضمان الجودة المرفقة؟

الحزمة القياسية: شهادة مادة EN 10204 3.1، التحليل الكيميائي، تقرير الاختبارات الميكانيكية، تقرير الفحص الأبعادي، تقرير الفحص غير المتلف (PT/MT/UT/RT حسب الحاجة)، سجل المعالجة الحرارية، قائمة التعبئة. الفحص بطرف ثالث (SGS / BV / TÜV / Lloyd's) متاح بناءً على الطلب.

ما مدة التسليم المعتادة؟

الوصلات القياسية بالمقاسات الشائعة: 15-30 يوماً. المقاسات غير القياسية أو الخامات الخاصة: 30-60 يوماً. الوصلات المدفوعة كبيرة القطر والفلنشات المطروقة: 45-90 يوماً. تجهيز قطع الأنابيب المسبقة يعتمد على تعقيد الرسم. تُؤكَّد المدة الفعلية وفق جدول الإنتاج الحالي عند استلام طلب التسعير.

ما الشهادات التي يحملها Hebei Haihao؟

ISO 9001 لإدارة الجودة، ISO 14001 للإدارة البيئية، ISO 45001 للسلامة والصحة المهنية، اعتماد نوع ABS للفلنشات والوصلات، ورخصة وطنية لتصنيع مكونات أنابيب الضغط. صور الشهادات الكاملة متاحة في صفحة الشهادات.

ما شروط Incoterms والدفع المدعومة؟

ندعم FOB وCFR وCIF. وسيلة الدفع المقبولة: اعتماد مستندي غير قابل للنقض عند الاطلاع (L/C at sight) فقط. تُتفق الشروط النهائية وفق قيمة الطلب وعلاقة العمل المستمرة.

فلنجة

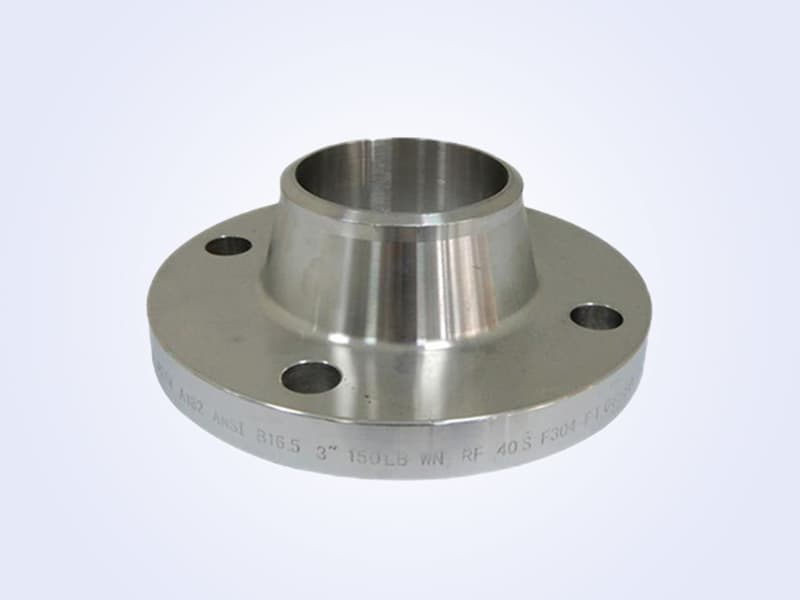

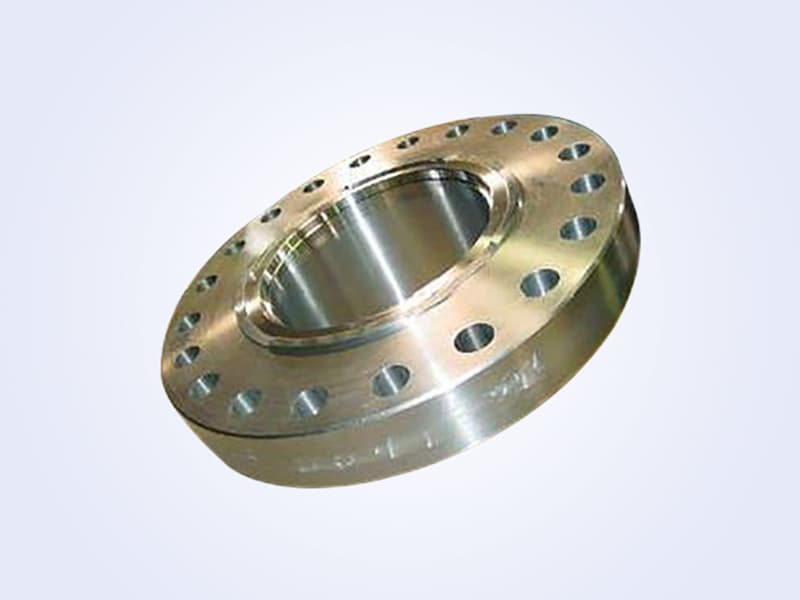

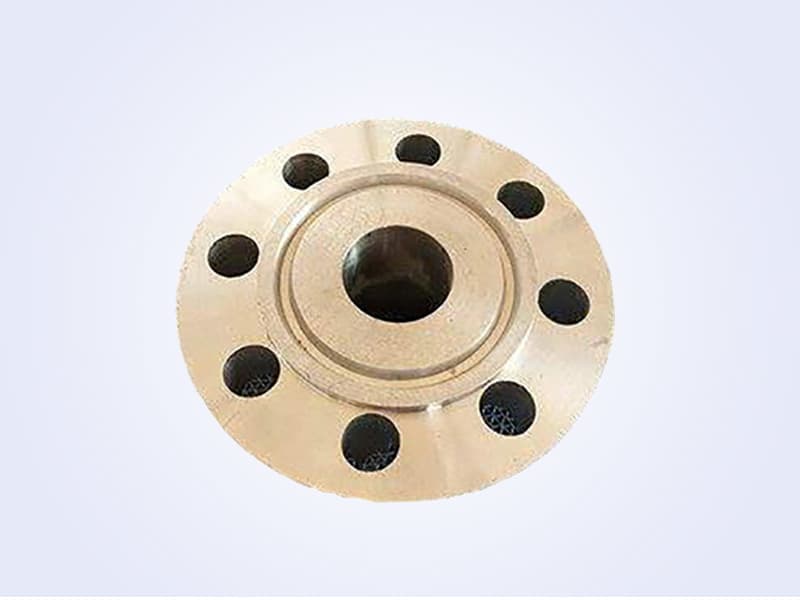

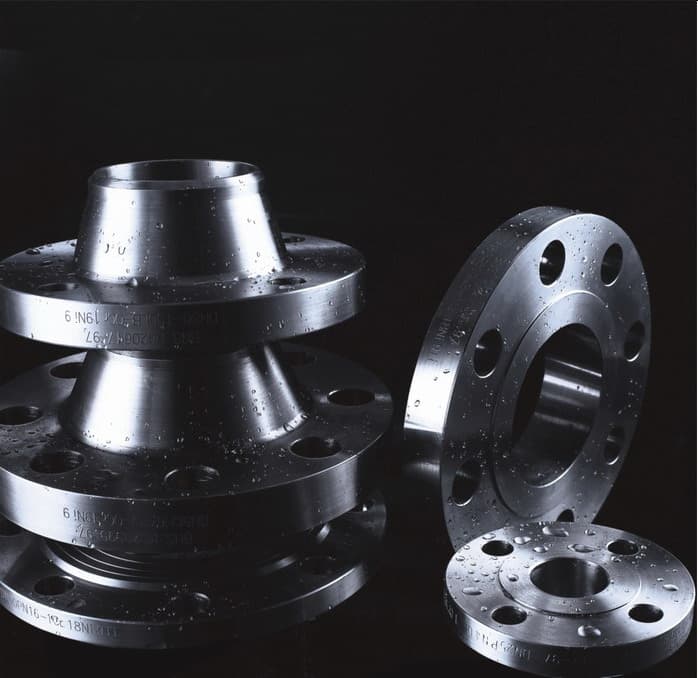

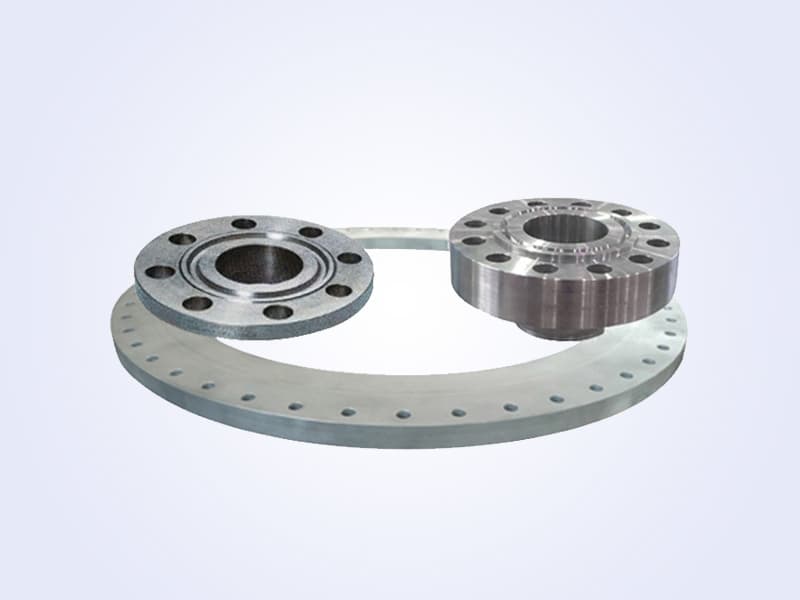

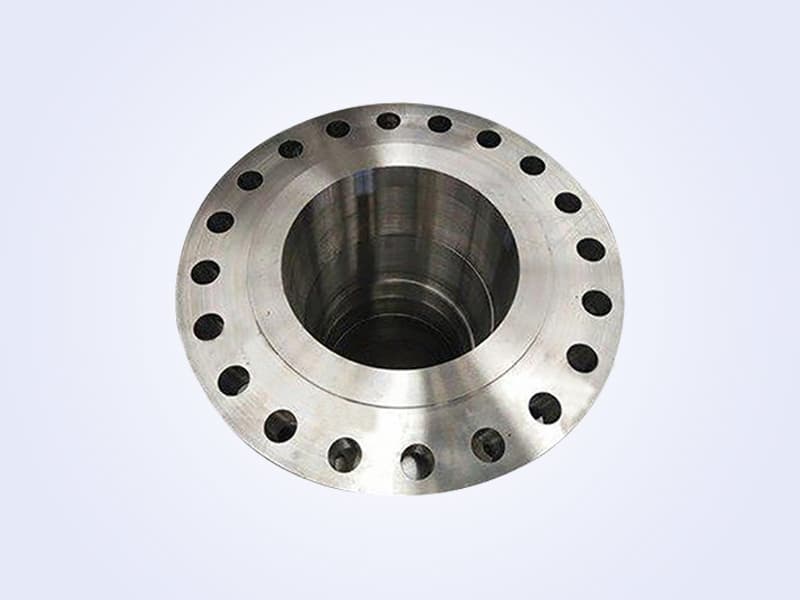

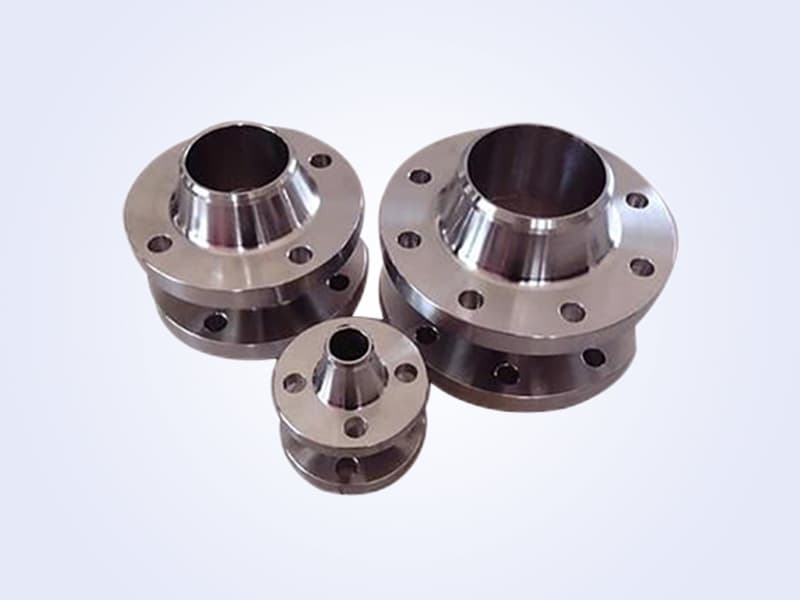

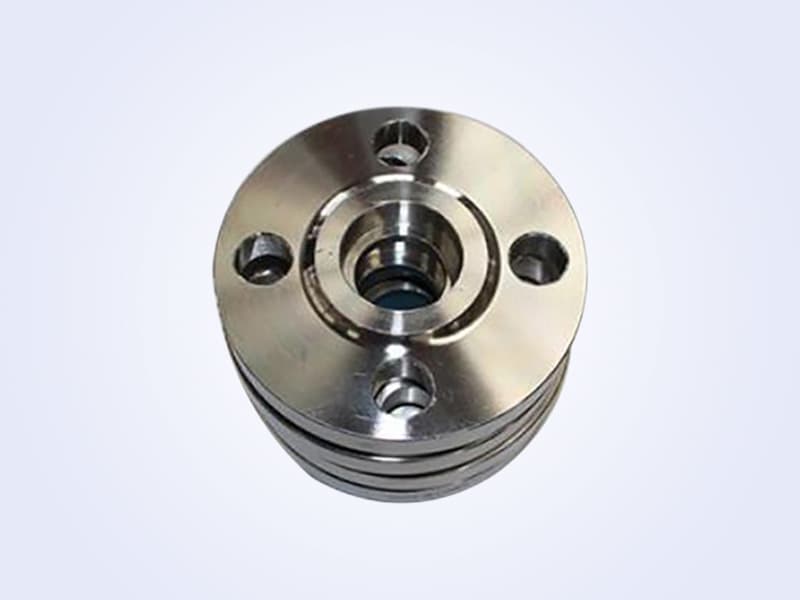

فلنجة لحام بعقبي

فلنجات فولاذية مطروقة – لحام بعقبي، لحام انزلاقي، لحام بمقبس، ملولبة وعمياء، لأنظمة الأنابيب عالية ومتوسطة ومنخفضة الضغط.

المادة / المعيار: ASTM A105 / A182 F11/F22/F304/F316/F347; A350 LF2; carbon, alloy, stainless
نطاق المقاسات: 1/2" - 60" (DN15 - DN1500)
الضغط / السماكة: Class 150 - Class 2500 / PN 6 - PN 420

الوصف

مجموعة هيهاي خبي تنتج فلنجات لحام بعقبي من الفولاذ الكربوني وسبائك الفولاذ والفولاذ المقاوم للصدأ، مصنوعة من مطروقات، ومطابقة لمعايير ASME B16.5 و B16.47 و EN 1092-1 و GB/T 9112-9124 و JIS/DIN. مناسبة لتوصيل الأنابيب ببعضها البعض أو بالمعدات، بما في ذلك الفلنجات ذات القطر المختلف.

التطبيقات

النفط والغاز الطبيعي، مصافي التكرير والبتروكيماويات، توليد الطاقة، الصناعات الكيميائية والصيدلانية، بناء السفن والبحرية، أوعية الضغط وتوصيلات المعدات.

المواصفات الفنية

المعايير: ASME B16.5 / B16.47, MSS SP-44, EN 1092-1, GB/T 9112-9124, JIS B2220, DIN 2627-2638. المواد: ASTM A105 / A182 F11/F22/F304/F316/F347؛ A350 LF2؛ فولاذ كربوني، سبائك فولاذ، فولاذ مقاوم للصدأ. نطاق الأبعاد: 1/2" - 60" (DN15 - DN1500). تصنيف الضغط: Class 150 - Class 2500 / PN 6 - PN 420. وجوه الختم: RF / FF / RTJ / وجه محدب ومقعر / وجه لسان وأخدود. الفحص غير التدميري: بصري، أبعاد، RT/UT/PT/MT و PMI (حسب الطلب).

المعايير المرجعية

ASTM A105

عنوان المعيار: Standard Specification for Carbon Steel Forgings for Piping Applications
الجهة المُصدِرة: ASTM International

مواد مماثلة / بديلة

للدرجة المذكورة حدود تشغيل. عند تغير درجة الحرارة أو الوسط أو الضغط تُستخدم البدائل التالية. الاختيار النهائي يعتمده مهندس المواد.

من الأساس：ASTM A105 / A182 F11/F22/F304/F316/F347Carbon-steel forging family: general-purpose flanges ambient ~ 425°C; low-temp service pairs A350 LF2.

مسارات الترقية

ASTM A105 / A182 F11/F22/F304/F316/F347 →ASTM A350 LF2 (与 A420 WPL6 配套)

For low-temperature service A105 should be replaced by A350 LF2 (paired with A420 WPL6 fittings).

للإرشاد فقط — يجب التحقق من مواصفات المشروع و NACE و PED / ASME.

تطبيقات صناعية نموذجية

كيفية استخدام فرق الشراء لهذه المادة / الفئة عادة في المشاريع. قارن مع مواصفات مشروعك قبل تثبيت قائمة المواد.

Oil & Gas PipelinesOnshore crude / gas trunk lines: API 5L X42 and below pair with A234 WPB; X52-X70 must pair with MSS SP-75 WPHY-52/60/65/70 (yield-strength match). Service window -29 to +120°C (B31.4 / B31.8 onshore practice).
Water & Fire ProtectionMunicipal water, cooling-water loops, fire mains; carbon steel with galvanizing or epoxy lining.
LNG / CryogenicPropane / LPG (~-46°C) → A420 WPL6; ethylene (~-101°C) → A420 WPL3; LNG (-162°C) / liquid nitrogen (-196°C) butt-weld fittings step up to A420 WPL8 (Ni 8.4–9.6%, commonly called 9% Ni).

المعايير والمواد

تستخدم المعلومات التالية لاختيار المنتج والتواصل بشأن طلب عروض الأسعار. وتتبع المتطلبات النهائية الرسومات والمعايير ووثائق الشراء.

الفئةفلنجة

المادة / المعيارASTM A105 / A182 F11/F22/F304/F316/F347; A350 LF2; carbon, alloy, stainless

نطاق المقاسات1/2" - 60" (DN15 - DN1500)

الضغط / السماكةClass 150 - Class 2500 / PN 6 - PN 420

النطاقفلنجات فولاذية مطروقة – لحام بعقبي، لحام انزلاقي، لحام بمقبس، ملولبة وعمياء، لأنظمة الأنابيب عالية ومتوسطة ومنخفضة الضغط.

RFQ

طلب عرض سعر

ردّ خلال 4 ساعات
+200 مشروع
ISO 9001
14 لغة

البريد الإلكتروني + سطر عن احتياجاتك يكفي. مزيد من التفاصيل = رد أسرع.

متطلبات المنتج

البريد الإلكتروني

اسم جهة الاتصال(اختياري)

اسم الشركة(اختياري)

الدولة(اختياري)

الهاتف / واتساب(اختياري)

إضافة المواصفات (اختياري)

الكمية / المعيار / الرسم — يسرّع عرض السعر، وليس إلزاميًا.

الكمية

المعيار / المادة

مرفق (اختياري — رسم / BOQ / ورقة مواصفات)

اختيار ملفPDF / DWG / STEP / Excel / صور، ≤ 5 ميجابايت

✓ الرسومات سرية تمامًا · ✓ الرد خلال 4 ساعات عمل · ✓ بدون رسائل تسويقية

تحميل ورقة المواصفات (PDF)

الأسئلة الشائعة

ما المعايير التي تصنّع Hebei Haihao وفقها فلنجة لحام بعقبي؟: نقوم بالتصنيع وفق ASTM/ASME (A234 WPB / WPC / WP1 / WP11 / WP12 / WP22 / WP91؛ A403 ستانلس؛ A420 WPL6 للحرارة المنخفضة)، EN (EN 10253 (Parts 1–4))، JIS (B2311 / B2312 / B2313)، GB (GB/T 12459 / GB/T 13401)، وMSS SP-75 منخفض السبائك عالي المتانة. تُحدَّد المادة والمعيار النهائيان وفق الرسم أو طلب التسعير.
ما أقصى مقاس متاح لـ فلنجة لحام بعقبي؟: الأكواع المنحنية حتى Φ2200 mm قطر كبير؛ الوصلات المدفوعة والمضغوطة حتى DN1500 بسماكة جدار 100 mm؛ الفلنشات المطروقة حتى Φ4000 mm؛ القطعة المطروقة الواحدة حتى 50 tons. تُؤكَّد الإمكانية الدقيقة بالرسم ودرجة الخامة.
ما مستندات الفحص وضمان الجودة المرفقة؟: الحزمة القياسية: شهادة مادة EN 10204 3.1، التحليل الكيميائي، تقرير الاختبارات الميكانيكية، تقرير الفحص الأبعادي، تقرير الفحص غير المتلف (PT/MT/UT/RT حسب الحاجة)، سجل المعالجة الحرارية، قائمة التعبئة. الفحص بطرف ثالث (SGS / BV / TÜV / Lloyd's) متاح بناءً على الطلب.
ما مدة التسليم المعتادة؟: الوصلات القياسية بالمقاسات الشائعة: 15-30 يوماً. المقاسات غير القياسية أو الخامات الخاصة: 30-60 يوماً. الوصلات المدفوعة كبيرة القطر والفلنشات المطروقة: 45-90 يوماً. تجهيز قطع الأنابيب المسبقة يعتمد على تعقيد الرسم. تُؤكَّد المدة الفعلية وفق جدول الإنتاج الحالي عند استلام طلب التسعير.
ما الشهادات التي يحملها Hebei Haihao؟: ISO 9001 لإدارة الجودة، ISO 14001 للإدارة البيئية، ISO 45001 للسلامة والصحة المهنية، اعتماد نوع ABS للفلنشات والوصلات، ورخصة وطنية لتصنيع مكونات أنابيب الضغط. صور الشهادات الكاملة متاحة في صفحة الشهادات.
ما شروط Incoterms والدفع المدعومة؟: ندعم FOB وCFR وCIF. وسيلة الدفع المقبولة: اعتماد مستندي غير قابل للنقض عند الاطلاع (L/C at sight) فقط. تُتفق الشروط النهائية وفق قيمة الطلب وعلاقة العمل المستمرة.

منتجات ذات صلة

فلنجة

فلنجات مطروقة ومطروقات غير قياسية

فلنجات مطروقة ومطروقات غير قياسية لحزم الأنابيب الصناعية.

المادة / المعيار: Carbon Steel, Stainless Steel, Alloy Steel
نطاق المقاسات: ASME/ANSI B16.5 / B16.47 ranges shown in company profile

عرض التفاصيل

فلنجة

شفة

شفة - شفة كربونية. تُعرف أيضًا باسم شفة الانزلاق أو شفة اللحام المسطحة ذات الرقبة. طريقة اللحام هي إدخال الأنبوب الفولاذي في القطر الداخلي للشفة ولحامه. تُستخدم شفة الانزلاق لربط الحاويات المصنوعة من الفولاذ والألومنيوم وغيرها من المعادن غير الحديدية والفولاذ المقاوم للأحماض غير القابل للصدأ، وفي خطوط الأنابيب المقاومة للتآكل.

المادة / المعيار: ASTM A105 / A182 / A350; carbon, alloy and stainless steel
نطاق المقاسات: 1/2" - 60" (DN15 - DN1500)

عرض التفاصيل

فلنجة

شفة لحام إدراجي

شفة اللحام الإدراجي هي شفة يتم فيها إدخال نهاية الأنبوب في خطوة حلقة الشفة ولحمها على نهاية الأنبوب ومن الخارج. يوجد نوعان: مع عنق وبدون عنق. شفة الأنبوب ذات العنق تتميز بصلابة جيدة، تشوه لحام صغير، وإغلاق جيد، ويمكن استخدامها لضغوط 1.0~10.0MPa. تنتمي الشفاه من النوع B المستخدمة للحاويات أيضًا إلى شفة اللحام الإدراجي، وتستخدم في التطبيقات ذات متطلبات الإغلاق العالية. أثناء التصميم، يمكن التحقق من شفة اللحام الإدراجي كشفة متكاملة.

المادة / المعيار: ASTM A105 / A182 F11/F22/F304/F316; GB/T carbon, alloy, stainless steel
نطاق المقاسات: 1/2" - 4" (DN15 - DN100)

عرض التفاصيل

فلنجة

شفة لحام التجويف

شفة لحام التجويف هي شفة يتم فيها إدخال نهاية الأنبوب في درجة حلقة الشفة ولحامها عند نهاية الأنبوب ومن الخارج. نوعان: مع عنق وبدون عنق. شفة الأنبوب ذات العنق تتمتع بصلابة جيدة، تشوه لحام صغير، ختم أفضل، ويمكن استخدامها في ضغوط من 1.0 إلى 10.0 ميجا باسكال. شفة النوع ب للحاويات تنتمي أيضًا إلى شفة لحام التجويف، وتستخدم في التطبيقات ذات متطلبات الختم العالية. عند التصميم، يمكن حساب شفة لحام التجويف كشفة متكاملة.

المادة / المعيار: ASTM A105 / A182 F11/F22/F304/F316; GB/T carbon, alloy, stainless steel
نطاق المقاسات: 1/2" - 4" (DN15 - DN100)

عرض التفاصيل
