제품 사양서

Hebei Haihao Group Huadian High Pressure Pipe Fittings Co., Ltd.

Donglin, Mengcun County, Cangzhou City, Hebei Province, China

생성일: 2026-06-24

원본 URL: https://www.chinahaihao.com/ko/products/seamless-butt-welding-pipe-fittings

엘보

이음매 없는 맞대기 용접 파이프 피팅

이음매 없는 맞대기 용접 피팅 개요: ASME B16.9 / B16.28 / MSS SP-75 / GB/T 12459에 따른 엘보, 티, 리듀서 및 캡. 저압부터 고압 배관용(ASME B31.3 Chapter IX 포함).

카테고리: 엘보
재질 / 규격: ASTM A234 WPB/WPC/WP11/WP22/WP91, ASTM A420 WPL6/WPL3, ASTM A403 WP304/WP316L, MSS SP-75 / ASTM A860 WPHY-52/60/65/70
치수 범위: 1/2" - 48" (21mm - 1219mm)
압력 / 두께: STD, XS, Sch 160, XXS (per ASME B36.10M / B36.19M)
응용 분야: 석유 및 가스, 석유화학, 가스 전송, 발전(아임계/초임계 주증기 및 재열 라인 포함), 조선, 보일러 및 압력용기 배관, 식품 및 제약 배관 프로젝트에 사용됩니다. 범위는 ASME B31.1 / B31.3 / B31.4 / B31.8을 따릅니다.
기술 사양: 재질: 탄소강, 저합금강, 합금강, 오스테나이트계 스테인리스강, 듀플렉스강. 엘보는 열간 푸싱, 프레싱 또는 냉간 압출로 제조됩니다. 티는 열간 압출 또는 유압 버징으로, 리듀서는 수축/확장으로, 캡은 프레싱 또는 스피닝으로 제조됩니다. 벽 두께 스케줄은 ASME B36.10M(탄소/합금, STD/XS/Sch 40/80/120/160/XXS) 또는 B36.19M(스테인리스 S 시리즈)에 따릅니다. 치수 및 공차는 ASME B16.9(NPS 1/2–48) 및 B16.28(SR NPS 1/2–24)에 따릅니다. NPS 48 초과 대구경은 MSS SP-75 / ASTM A860 WPHY에 따릅니다. 공장 제조 유도 벤드는 ASME B16.49에 따릅니다. ASME B16.9 Section 2(압력 등급)에 따라 맞대기 용접 피팅에는 Class 압력 등급이 없습니다. 작동 압력은 동일 재질, 스케줄 및 외경의 이음매 없는 파이프와 동일합니다. 최종 재질, 스케줄, 각도, 반경 및 적용 코드는 도면 또는 RFQ에 따릅니다.

제품 설명

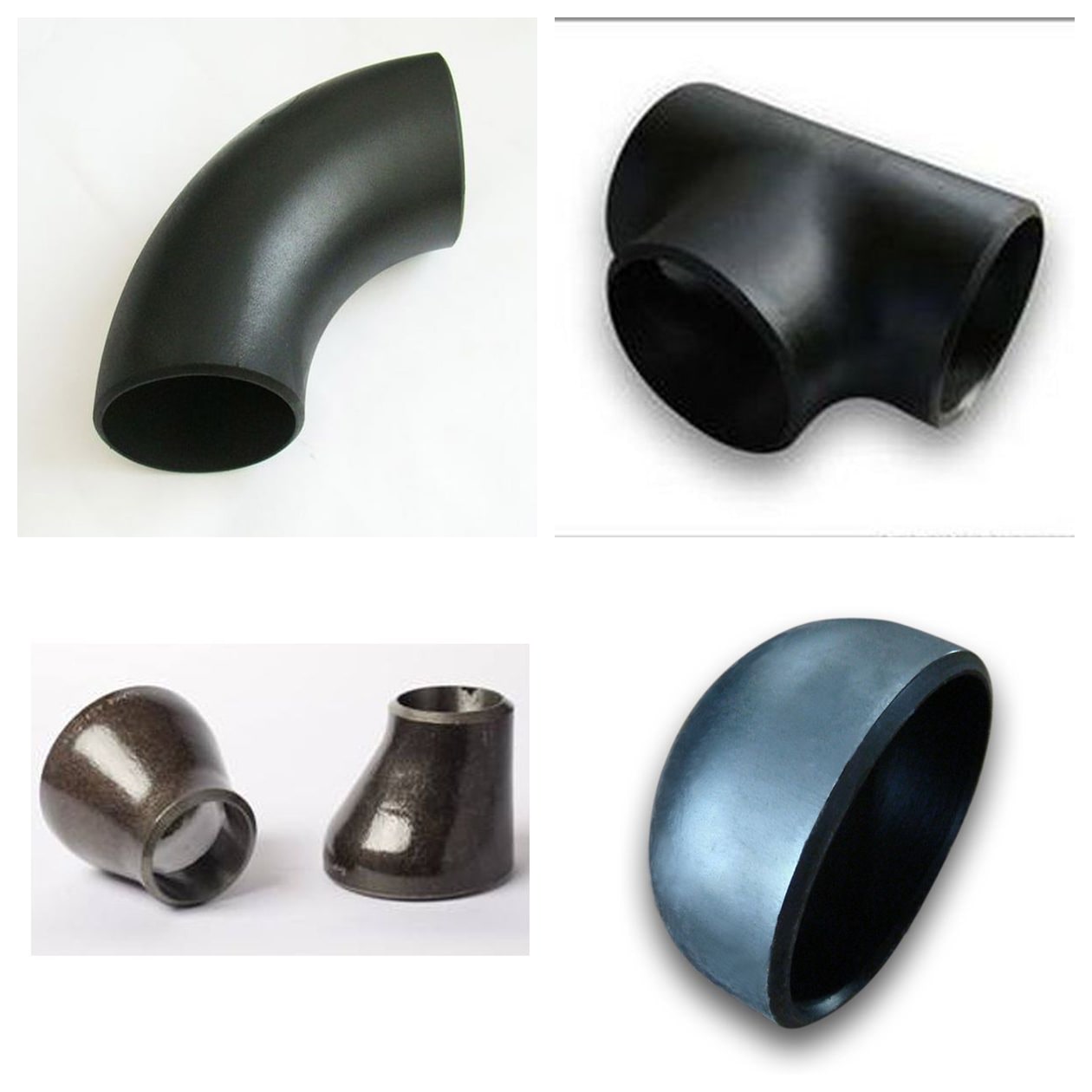

이음매 없는 맞대기 용접 파이프 피팅은 4가지 제품군(엘보, 티, 리듀서 및 엔드 캡)을 포함하며, 모두 ASME B16.9(NPS 1/2–48 long-radius), ASME B16.28(short-radius NPS 1/2–24), MSS SP-75 / ASTM A860(WPHY 고강도 저합금) 및 GB/T 12459에 따라 제조됩니다. 엘보는 B16.9에 따라 1.5D long-radius 또는 1.0D short-radius로 배관 방향을 변경합니다(45°/90°/180°). 티는 주관을 분기합니다(동일 또는 축소). 리듀서는 보어 크기 간을 전환합니다(동심 또는 편심). 캡은 배관 끝을 막습니다(일반적으로 타원형 헤드). 모든 피팅은 동일 재질의 이음매 없는 파이프에 맞대기 용접할 수 있도록 베벨 처리됩니다. 최종 등급, 스케줄 및 열처리 상태는 도면 / RFQ에 따릅니다.

참조 규격

ASTM A234
Standard Specification for Piping Fittings of Wrought Carbon Steel and Alloy Steel for Moderate and High Temperature Service
ASTM International
ASTM A403
Standard Specification for Wrought Austenitic Stainless Steel Piping Fittings
ASTM International
ASTM A420
Standard Specification for Piping Fittings of Wrought Carbon Steel and Alloy Steel for Low-Temperature Service
ASTM International
MSS SP-75
Specification for High-Test, Wrought, Butt-Welding Fittings
Manufacturers Standardization Society (MSS)
