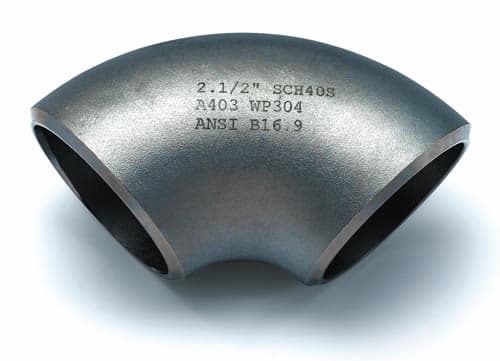

엘보

이음매 없는 맞대기 용접 파이프 피팅

이음매 없는 맞대기 용접 피팅 개요: ASME B16.9 / B16.28 / MSS SP-75 / GB/T 12459에 따른 엘보, 티, 리듀서 및 캡. 저압부터 고압 배관용(ASME B31.3 Chapter IX 포함).

재질 / 규격: ASTM A234 WPB/WPC/WP11/WP22/WP91, ASTM A420 WPL6/WPL3, ASTM A403 WP304/WP316L, MSS SP-75 / ASTM A860 WPHY-52/60/65/70
치수 범위: 1/2" - 48" (21mm - 1219mm)
두께 (Schedule): STD, XS, Sch 160, XXS (per ASME B36.10M / B36.19M)

제품 설명

이음매 없는 맞대기 용접 파이프 피팅은 4가지 제품군(엘보, 티, 리듀서 및 엔드 캡)을 포함하며, 모두 ASME B16.9(NPS 1/2–48 long-radius), ASME B16.28(short-radius NPS 1/2–24), MSS SP-75 / ASTM A860(WPHY 고강도 저합금) 및 GB/T 12459에 따라 제조됩니다. 엘보는 B16.9에 따라 1.5D long-radius 또는 1.0D short-radius로 배관 방향을 변경합니다(45°/90°/180°). 티는 주관을 분기합니다(동일 또는 축소). 리듀서는 보어 크기 간을 전환합니다(동심 또는 편심). 캡은 배관 끝을 막습니다(일반적으로 타원형 헤드). 모든 피팅은 동일 재질의 이음매 없는 파이프에 맞대기 용접할 수 있도록 베벨 처리됩니다. 최종 등급, 스케줄 및 열처리 상태는 도면 / RFQ에 따릅니다.

응용 분야

석유 및 가스, 석유화학, 가스 전송, 발전(아임계/초임계 주증기 및 재열 라인 포함), 조선, 보일러 및 압력용기 배관, 식품 및 제약 배관 프로젝트에 사용됩니다. 범위는 ASME B31.1 / B31.3 / B31.4 / B31.8을 따릅니다.

기술 사양

재질: 탄소강, 저합금강, 합금강, 오스테나이트계 스테인리스강, 듀플렉스강. 엘보는 열간 푸싱, 프레싱 또는 냉간 압출로 제조됩니다. 티는 열간 압출 또는 유압 버징으로, 리듀서는 수축/확장으로, 캡은 프레싱 또는 스피닝으로 제조됩니다. 벽 두께 스케줄은 ASME B36.10M(탄소/합금, STD/XS/Sch 40/80/120/160/XXS) 또는 B36.19M(스테인리스 S 시리즈)에 따릅니다. 치수 및 공차는 ASME B16.9(NPS 1/2–48) 및 B16.28(SR NPS 1/2–24)에 따릅니다. NPS 48 초과 대구경은 MSS SP-75 / ASTM A860 WPHY에 따릅니다. 공장 제조 유도 벤드는 ASME B16.49에 따릅니다. ASME B16.9 Section 2(압력 등급)에 따라 맞대기 용접 피팅에는 Class 압력 등급이 없습니다. 작동 압력은 동일 재질, 스케줄 및 외경의 이음매 없는 파이프와 동일합니다. 최종 재질, 스케줄, 각도, 반경 및 적용 코드는 도면 또는 RFQ에 따릅니다.

참조 규격

ASTM A234

규격 명칭: Standard Specification for Piping Fittings of Wrought Carbon Steel and Alloy Steel for Moderate and High Temperature Service
발행 기관: ASTM International

ASTM A403

규격 명칭: Standard Specification for Wrought Austenitic Stainless Steel Piping Fittings
발행 기관: ASTM International

ASTM A420

규격 명칭: Standard Specification for Piping Fittings of Wrought Carbon Steel and Alloy Steel for Low-Temperature Service
발행 기관: ASTM International

MSS SP-75

규격 명칭: Specification for High-Test, Wrought, Butt-Welding Fittings
발행 기관: Manufacturers Standardization Society (MSS)

유사 / 대체 재질

본 제품은 여러 기준 재질을 포함합니다. 아래 대체재는 기준 재질별로 그룹화되어 있으며, 각 카드는 표기된 기준 재질에서의 업그레이드 경로입니다. 최종 선정은 재료 엔지니어가 검토합니다.

기준 재질：ASTM A234 WPB/WPC/WP11/WP22/WP91Carbon-steel family: ambient ~ 425°C; outside this band, switch to alloy or low-temp steel.

대체 방향

ASTM A234 WPB/WPC/WP11/WP22/WP91 →ASTM A420 WPL6

Switch to A420 WPL6 when service temp ≤ -29°C (Charpy at -46°C); WPB is not qualified for low temperature.

ASTM A234 WPB/WPC/WP11/WP22/WP91 →ASTM A234 WP11 / WP12

For creep range (~450-540°C) move to 1.25Cr-0.5Mo (WP11) or 1Cr-0.5Mo (WP12).

ASTM A234 WPB/WPC/WP11/WP22/WP91 →ASTM A234 WP22

For high-temp creep / hydrogen service use 2.25Cr-1Mo (WP22), common in hydrotreaters and boiler reheat.

ASTM A234 WPB/WPC/WP11/WP22/WP91 →ASTM A234 WP91

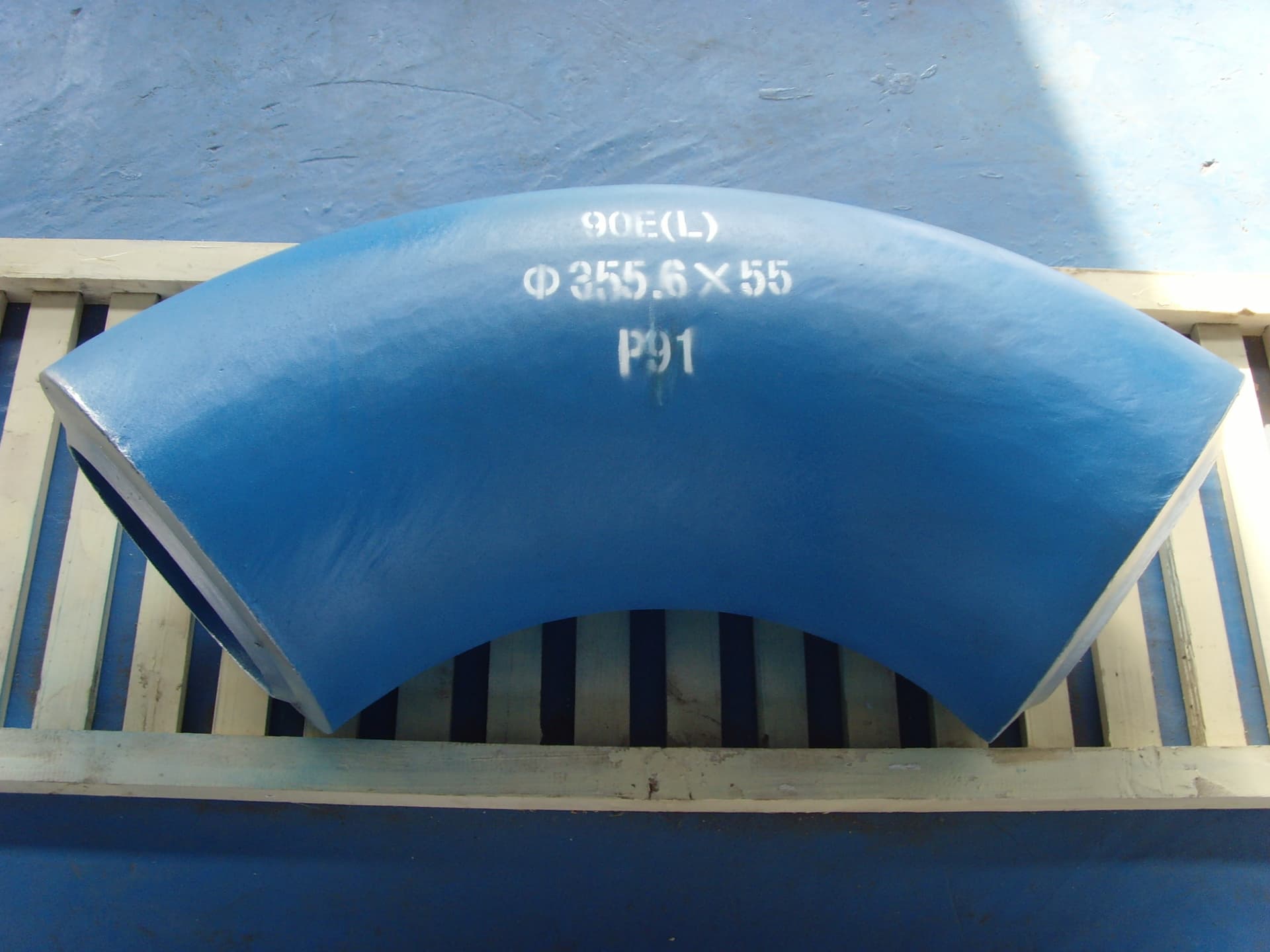

Ultra-supercritical main steam / 540-620°C zones use 9Cr-1Mo-V (Grade 91).

ASTM A234 WPB/WPC/WP11/WP22/WP91 →ASTM A420 WPL3

Selection window: MDMT between -101°C and -46°C (colder than WPL6, warmer than 9% Ni). Charpy at -150°F (-101°C); typical for ethylene and deep cryogenic propane lines.

ASTM A234 WPB/WPC/WP11/WP22/WP91 →ASTM A420 WPL8 (9% Ni, 8.4–9.6%)

LNG (-162°C) / liquid nitrogen (-196°C) butt-weld fittings use ASTM A420 WPL8 (Ni 8.4–9.6%, commonly called 9% Ni; Charpy at -320°F / -196°C); matching pipe A333 Gr.8, forgings A522.

기준 재질：ASTM A403 WP304/WP316LAustenitic stainless family: general chemical / food / pharma; chloride, seawater or strong acid require duplex / nickel alloys.

대체 방향

ASTM A403 WP304/WP316L →ASTM A403 WP316L

Chloride service (Cl⁻ > 50 ppm, especially T > 60°C): use 316L; higher chloride or temperature still risks SCC — upgrade to duplex.

ASTM A403 WP304/WP316L →ASTM A815 WP-S31803 (Duplex 2205)

Seawater / high chloride / moderate temperature butt-weld fittings: duplex 2205 (A815 WP-S31803), PREN ≈ 35, better pitting resistance than 316L. A182 F51 covers forgings/flanges.

ASTM A403 WP304/WP316L →ASTM A815 WP-S32750 (Super Duplex 2507)

Offshore / FPSO / water injection wellhead: super duplex 2507 (A815 WP-S32750), PREN ≈ 42–43 (industry SDSS threshold ≥ 40). A182 F53 covers forgings/flanges.

ASTM A403 WP304/WP316L →ASME SB-366 / ASTM B366 (Inconel 625 / Incoloy 825)

Strong acid / high-temp sour / hydrogen service: upgrade to Inconel 625 (UNS N06625, WPNCMC) or Incoloy 825 (UNS N08825, WPNICMC).

ASTM A403 WP304/WP316L →ASME SB-366 / ASTM B366 (Hastelloy C-276)

Hydrochloric acid / wet chlorine / strongly reducing media: Hastelloy C-276 (UNS N10276, WPHC276).

참고용 — 프로젝트 사양서, NACE, PED / ASME 요건과 대조 필요.

대표 산업 적용

실제 프로젝트에서의 일반적 사용 방식입니다. BOM 확정 전 프로젝트 사양서와 대조하십시오.

Oil & Gas PipelinesOnshore crude / gas trunk lines: API 5L X42 and below pair with A234 WPB; X52-X70 must pair with MSS SP-75 WPHY-52/60/65/70 (yield-strength match). Service window -29 to +120°C (B31.4 / B31.8 onshore practice).
Water & Fire ProtectionMunicipal water, cooling-water loops, fire mains; carbon steel with galvanizing or epoxy lining.
LNG / CryogenicPropane / LPG (~-46°C) → A420 WPL6; ethylene (~-101°C) → A420 WPL3; LNG (-162°C) / liquid nitrogen (-196°C) butt-weld fittings step up to A420 WPL8 (Ni 8.4–9.6%, commonly called 9% Ni).
Power GenerationSub / supercritical main steam and reheat lines: WP11 (~540°C) / WP22 (~565°C) / WP91 (~620°C).
Refinery / HydroprocessingHydrocracking / hydrotreating reactor in/out lines; hydrogen-service per Nelson curve uses WP5 / WP9 / WP22.
OffshoreSeawater loops / FPSO process lines prefer duplex A815 WP-S31803 (2205) / super duplex A815 WP-S32750 (2507); 316L only for short-term or low-chloride sections (SCC risk above ~60°C even with 316L).

규격 및 재질 정리

아래 정보는 제품 선정 및 RFQ 커뮤니케이션을 위해 제공됩니다. 최종 요구사항은 도면, 규격, 구매 문서를 기준으로 합니다.

카테고리엘보

재질 / 규격ASTM A234 WPB/WPC/WP11/WP22/WP91, ASTM A420 WPL6/WPL3, ASTM A403 WP304/WP316L, MSS SP-75 / ASTM A860 WPHY-52/60/65/70

사이즈 범위1/2" - 48" (21mm - 1219mm)

두께 (Schedule)STD, XS, Sch 160, XXS (per ASME B36.10M / B36.19M)

적용 범위이음매 없는 맞대기 용접 피팅 개요: ASME B16.9 / B16.28 / MSS SP-75 / GB/T 12459에 따른 엘보, 티, 리듀서 및 캡. 저압부터 고압 배관용(ASME B31.3 Chapter IX 포함).
